十字轴万向联轴器选用说明

要保证旋转运动的等角速和主、从动轴之间保持同步转动,应选用双十字轴万向联轴器或两个单十字轴万向联轴器组合在一起使用,并满足以下三个条件:
a.中间轴与主动轴、从动轴间的夹角相等,即:β1=β2;
b.中间轴两端的叉头的对称面在同一平面内;

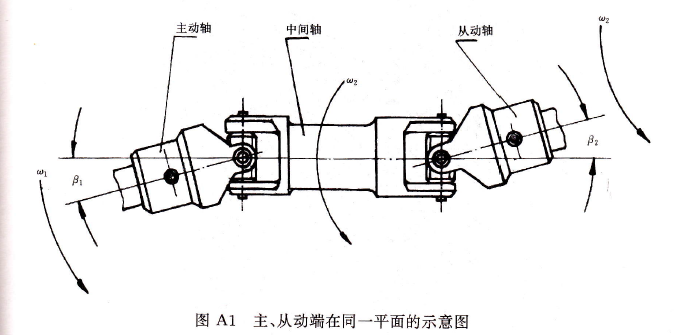

c.中间轴与主动轴、从动轴三轴线在同一平面内,见图A1。
直驱转台
承载能力
1 采用滑动轴承的十字轴万向联轴器
采用滑动轴承的十字轴万向联轴器的功率曲线见图A2。
从图A2可得出,当夹角β为10°时,单十字轴万向联轴器在长期使用中能传递的功率和转矩与转速有关。
当夹角大于10°时,必须根据图A3选择的修正系数叩,此时传递的功率P要除以修正系数η,得到:
直驱转台
若B值在0° ~5°之间,则从图A3求得的修正系数叩可使P′提高25%,在5° ~10°之间,则可在线性
插法求得。
双十字轴万向联轴器可传递的功率,仅为单十字轴万向联轴器修正值的90%。
在极限和特殊情况下,数据由制造厂加以确定。
