结构、特长与适用范围

滚珠花键滚珠丝杠是一根轴上交叉开设了滚珠花键沟槽和滚珠丝杠沟槽的直线、旋转装置。并且滚珠花键和滚珠丝杠的螺母外圆上分别直接装入了专用支撑轴承。通过使花键母、螺母旋转或停止，只用一根轴就能够进行3种形式的运动，即直线、旋转、螺旋。其用途包括，水平多关节机器人的Z轴、装配机器人、自动装载机、加工中心机的ATC装置等，最适合于旋转运动与直线运动的组合装置。、

• 轴向间隙为0，可进行高精度定位
• 重量轻、体积小，可获得高度的响应性。
• 安装简单方便
• 噪音低可实现平滑流畅的运动。
• 高刚性的支撑轴承
• 花键母及螺母的安装皮带轮具互换性

 产品信息

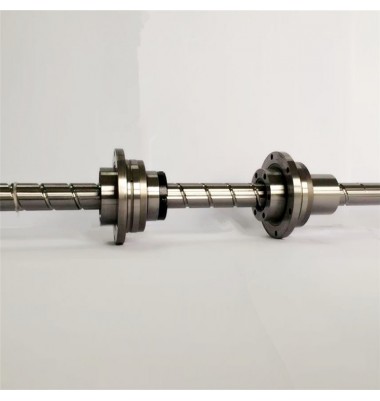

 名称：精密滚珠花键滚珠丝杆

 精度等级：C1、C3、C5

 产品特点

 均一的扭矩传达与圆滑的动作

 精密滚珠丝杆是因滚动接触而使起动摩擦小、对输入敏感且动作准确，所以可以精密控制微小运动。滑动螺纹轴向游隙变小的话，旋转也变重，滚珠丝杆是钢球与螺纹沟为点接触，因而即使是预压状态也能实现圆滑的动作、

 选择适当的预压得到高刚性

 滚珠丝杆预压方式之一是使用两个螺母，并在它们之间安装垫片。在这种情况下，通过选用垫片，可以得到适当的预压和高刚性。另外一种方式是仅使用单螺母，就可实现无游隙（轻预压）的状态。

 长寿命

 滚珠丝杆是因对整个滚动部分的表面上进行淬火硬化处理，磨损极小，能保持初期的精度，可以长期使用。
